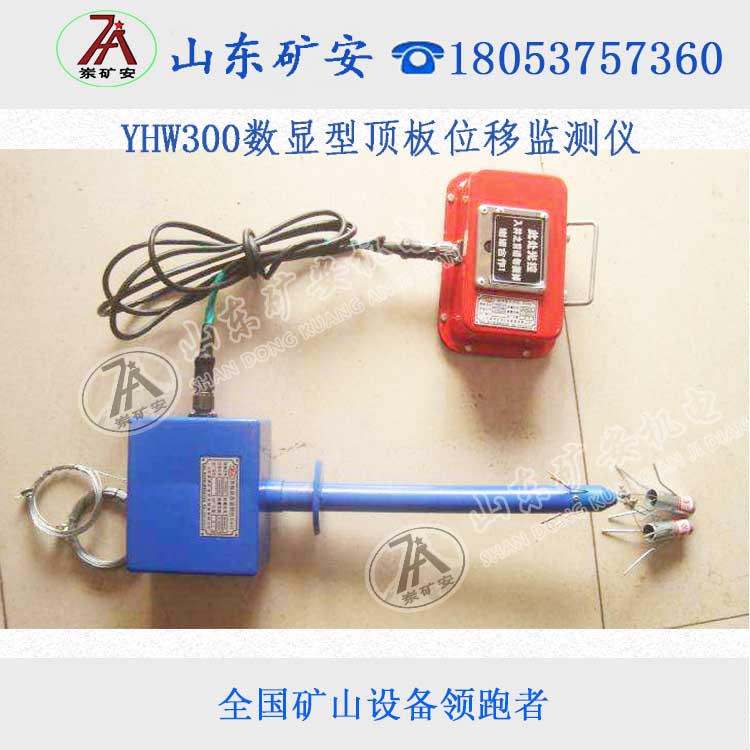

YHW300数显型顶板位移监测仪, YHW300数显离层仪
一、概述
YHW300数显型顶板位移监测仪是新型的智能型数字显示仪表。可以代替机械式顶板离层仪显示顶板围岩离层值，具有体积小、操作方便、显示直观、数据处理功能强等特点。系统具有较高的可靠性和安全性，可长期在井下使用，无需维护。
顶板动态仪，顶板离层仪，锚杆锚索测力计生产厂家：山东东达集团销售经理：齐经理 24小时随时接通手机：18053757360（微信）电话：0537-3153035 qq：2831530251
二、YHW300数显型顶板位移监测仪主要技术指标
1、基本功能：本产品可以通过灯光或按键唤醒显示离层位移值；
2、额定电压：额定电压：DC 5V；
3、 工作电流：工作电流<= 20mA；
4、 安装孔直径：Ø27mm；
5、测量范围：0－300mm；
6、精度：0.1mm
7、检测基点：2个
三、工作原理
深部基点锚头固定在稳定岩层内，浅部基点锚头固定在锚杆端部位置。当锚杆锚固范围内有离层时，顶板向下移动，传感器内部机构带动精密传感器，现场采集离层量并转换成电信号进入计算机处理，并存储离层数值。在矿灯照耀下，可以显示当前离层值。
四、产品组成
YHW300数显型顶板位移监测仪由显示部分、机械传动机构组成。机械传动机构主要把离层位移值转换成旋转变量，显示部分包括信号变换、单片机处理、供电部分，信号变换部分有精密传感器把旋转变量转换成电信号，并完成显示。24小时随时接通手机：18053757360电源部分为整个系统提供电源。有壳体、机械传动机构、钢丝绳入口等组成。
